Індексатор Intermittor Rotary Indexer є одним із продуктів intermittor, вироблених компанією Hansheng Automation, яка наразі є одним із нових професійних виробників у Китаї. У процесі розробки компанія Hansheng Automation наразі не лише надає стандартні продукти переміжних пристроїв (Cam Indexer, Harmonic Drive тощо), щоб надати клієнтам-єдину платформу рішень, ми також надаємо клієнтам високо{3}}точні індивідуальні послуги, такі як точне зубчасте зубчасте колесо, обробка з ЧПУ, лиття, деталі FA та інші стандартні та індивідуальні послуги.

Поворотний індексатор Intermittor – це основний пристрій, який реалізує «переривчастий рух» вихідного вала через взаємодію кулачків, роликів і індексних шестерень -, тобто він завершує дію «обертання-зупинки» з інтервалами відповідно до попередньо встановлених кутів (наприклад, 15 градусів, 30 градусів, 45 градусів тощо), точно контролює перебування та перемикання заготовка при різних робочих станцій і підходить для сценаріїв автоматизованої обробки, складання та перевірки, які потребують високо-точного позиціонування.

Конструктивні та технологічні особливості:

Використання високоміцного лиття з чавуну/легованої сталі з ребристим дизайном у важливих місцях і чудовою стійкістю до деформації;

Кулачок і ролик шліфуються за допомогою високо-точних верстатів з ЧПК, які залишають шорсткість поверхні менше або дорівнює Ra 0,4 мкм і відповідний зазор<0.01mm. This makes sure that the movement doesn't get stuck or have a gap.

Все проходить термічну обробку та поверхневе загартування, а зносостійкість збільшується на 50%, а термін служби може легко досягати більше 8 років.

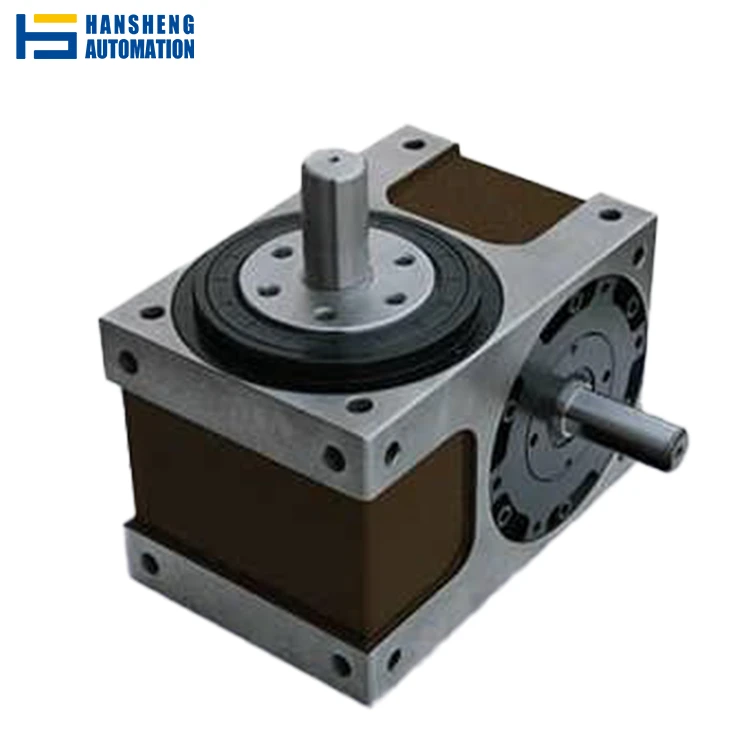

intermittor-rotary-indexere

Точність індексації становить ±30 кутових секунд. Цільна -конструкція та високоякісна-легована сталь, точна термічна обробка та поверхневе зміцнення покращують стійкість до деформації. Високоточна-обробка забезпечує точність кулачків і роликів до мікронного рівня, усуваючи люфт і забезпечуючи точне індексування кожного разу.

Поворотний покажчик Intermittor виготовлено з-високоміцного чавуну або легованої сталі, відлитої як єдине ціле, що зменшує кількість з’єднань і покращує загальну жорсткість. Кулачки, ролики та шпинделі виготовлені з високоякісної, високоміцної легованої сталі, яка загартована, цементована та цементована. Він покращує зносостійкість і стійкість до деформації, а також використовує конструкцію підсилювального ребра в ключових частинах для забезпечення високої жорсткості під час роботи на високій швидкості.

Кулачкові криві та ролики ретельно обробляються високо{0}}точними шліфувальними верстатами з ЧПК, координатно-розточувальними верстатами та іншим обладнанням, щоб гарантувати точність контуру на мікронному рівні. Ключові частини загартовані шляхом термічної обробки. Кулачки та ролики дрібно відшліфовані, щоб забезпечити шорсткість поверхні нижче Ra 0,4 мкм, зменшуючи тертя та знос. Кулачки та ролики ретельно збираються за допомогою спеціалізованих інструментів для роботи та перевірки, щоб гарантувати, що зазор між кулачком і роликом становить менше 0,01 мм. Нарешті, лазерне обладнання для перевірки використовується для виконання-калібрування в реальному часі точності індексування та повторюваності, щоб переконатися, що помилка знаходиться в межах допустимого значення.

Надайте індивідуальне обслуговування, кількість робочих станцій 2, 3, 4, 6, 8 тощо, різноманітність робочих станцій на ваш вибір, можна гнучко регулювати. Ми можемо налаштувати діаметр, висоту та журнал відповідно до місця встановлення. Різноманітний режим приводу, ви можете вибрати пряме підключення двигуна, синхронне колесо або зубчастий привід. Фланці підтримують налаштування. Щоб задовольнити потреби клієнтів у спеціальних середовищах, таких як висока термостійкість, пилонепроникність та інші потреби.

Пункт	Індекс параметра	Інтерпретація параметра (прикладне значення)
Точність індексування	±30 секунд	Відповідає фактичному відхиленню позиціонування менше або дорівнює 0,01 мм, що відповідає вимогам до точності електронного виробництва та медичного обладнання.
Шорсткість поверхні	Менше або дорівнює Ra 0,4 мкм	Поверхня контакту між кулачком і роликом гладка, що знижує швидкість зношування на 50%.
Допуск до складання	<0,01 мм	Відсутність застряглих рухів, робочий шум Менше або дорівнює 65 дБ, підходить для тихих робочих середовищ.
Максимальне радіальне навантаження на вихідний вал	500 кгс	Може витримувати вагу блоків двигунів автомобіля та важких заготовок із деформацією <0,005 мм.
Максимальний переривчастий кут	360 градусів (налаштовується)	Підтримує довільні кутові інтервали від 2 градусів до 360 градусів, підходить для 2-180 робочих станцій.
матеріал	Високо{0}}чавун/легована сталь	Інтегральне лиття + посилена конструкція, що покращує стійкість до вигину на 40%, підходить для сценаріїв важкого-навантаження.

Особливо в -процесах обробки та складання на кількох станціях ротаційний індексатор з перемикачем є абсолютно необхідним на автоматизованих виробничих лініях. Він може точно обертати заготовку залежно від заданого кута, ретельно контролюючи кут індексації та тривалість витримки, таким чином виконуючи кілька операцій, таких як фрезерування, свердління та складання. Великі-виробничі лінії, зокрема збірка побутової техніки та виробництво автомобілів, значною мірою залежать від цього інструменту, оскільки він може підвищити ефективність виробництва та точність обробки.

Часто використовуються в пакувальних машинах, машинах для наклеювання етикеток і машинах для запечатування, щоб гарантувати правильне позиціонування та своєчасну обробку предметів, переривчасті роторні індексатори знаходять роботу в пакувальному секторі. Наприклад, на лінії виробництва упаковки пляшки або коробки повинні регулярно проходити кілька процедур, і індексатор може точно відправити об’єкти на наступну станцію, щоб запобігти зсуву та затримкам. Його висока стабільність і точність дозволяють підвищити точність і швидкість упаковки.

Зокрема, у процесі доставки, налагодження та складання електронних компонентів сектор виробництва електроніки покладає великі надії на високо-точне складання. Під час обробки періодично обертовий індексатор гарантує, що кожна деталь розташована під правильним кутом і положенням. Наприклад, машини для монтажу SMT забезпечують точну доставку компонентів до місця встановлення, підвищуючи ефективність виробництва та якість складання.

У друкарських машинах зміна кольорів, доставка паперу та зміна позиції друку вимагають досить точного контролю позиціонування. Щоб гарантувати якість друку, може переміщати папір або друковані форми в належне місце залежно від заданого кута, досягати періодичного обертання та зупинки, а також допомагати друкарському обладнанню підтримувати високу точність і стабільність на високих швидкостях.

Приводи індексу руху часто використовуються на виробничих лініях харчової та фармацевтичної промисловості під час таких операцій, як маркування, наповнення та дозування. У наповнювальній машині, наприклад, індексатор може точно подавати банки або пляшки в позицію наповнення та зупинятися через точно визначені проміжки часу, щоб сприяти процесу наповнення. Крім того, від цього високо-точного обладнання залежить пакування та відпуск ліків у фармацевтичному секторі, що гарантує належну роботу кожної станції пакування ліків.

У механічній обробці він широко використовується в токарних, фрезерних верстатах та іншому обладнанні, щоб допомогти точно завершити різання, фрезерування та інші процедури. На фрезерних верстатах, наприклад, індексатори можуть точно керувати кутом і глибиною кожного різу, підвищити точність обробки та гарантувати високу ефективність і хорошу якість під час обробки.

Ткацькі верстати та машини для перемотування в текстильному секторі можуть точно індексувати та керувати подаванням тканини. Гарантуючи безперервність і точність кожного руху пряжі, індексатор може гарантувати постійну якість кожної партії тканини, таким чином зменшуючи кількість помилок і підвищуючи ефективність виробництва.

Застосовується в лабораторіях і науково-дослідному обладнанні у випадках, коли потрібно точний контроль кутів індексації і періодичних рухів. У автоматизованих тестах, наприклад, індексатори можуть точно обертати зразки або компоненти інструментів у визначені позиції за потреби, таким чином пропонуючи послідовну експериментальну підтримку.

Широко застосовуються в поточних виробничих і автоматизованих виробничих процесах і пропонують ефективний і точний контроль індексації для багатьох секторів за допомогою цих програм.

Q: Як вибрати модель відповідно до вимог обладнання?

A: Три важливі моменти:
① Навантаження (виберіть модель із радіальним навантаженням, що перевищує або дорівнює 1,2 ваги заготовки обладнання);
② Кількість станцій (наприклад, . 60 градусний інтервал для 6 станцій);
③ Вимоги до точності (±30 секунд для електроніки/медичної техніки, ±60 секунд для звичайної упаковки).

Q: На що слід звернути увагу під час встановлення?

A: Необхідно переконатися, що відхилення концентричності між вхідним валом і валом двигуна менше 0,1 мм, а момент затягування фіксуючого болта відповідає специфікації (рекомендовано, щоб болти M10 становили 25 Н・м). Після встановлення виконайте пробний запуск протягом 30 хвилин, щоб перевірити наявність аномального шуму чи вібрації.

З: Які переваги у порівнянні зі звичайними індексаторами?

A: Звичайні покажчики мають точність ±1 хвилину, великі проміжки та їх легко носити; при цьому індекс Intermittor відлитий і точно оброблений, з підвищенням точності в 1 раз, і зменшенням зазору в<0.01mm. It is still stable under heavy loads and is suitable for high-precision and high-frequency operation scenarios.

Q: Скільки триває цикл обслуговування?

A: Замініть спеціальне мастило (рекомендовано мастило NLGI класу 2 на основі-літію) після перших 300 годин роботи, а потім – кожні 2000 годин; регулярно очищайте поверхню кулачка від пилу та перевіряйте, чи немає на ролику тріщин (рекомендовано раз на півроку).
