Як-провідний у галузі виробник прецизійних редукторів Hansheng Automation обслуговує переважно виробників обладнання, кінцевих користувачів і дилерів, надаючи їм системи індексування кулачків, порожнисті столи для індексування, планетарний редуктор, редуктор з гармонічною передачею та інші редуктори. Водночас у процесі розробки ми виявили, що багатьом клієнтам потрібні не лише редуктори, а й закупівля деталей для обробки деталей і складання обладнання. Тому ми дуже рано почали надавати клієнтам послуги в цьому плані. На даний момент основними послугами, які ми надаємо клієнтам, є точна обробка зубчастих коліс, обробка з ЧПУ, лиття, компоненти промислової автоматизації та інші чотири послуги.

Індексна коробка передач – це високо-точний механічний інструмент, який використовується для перетворення безперервного вхідного руху в переривчастий вихідний рух. Завдяки прецизійним кулачкам і голчастим підшипникам індексатор шестерень забезпечує ефективне індексування; він також має точне позиціонування, плавну роботу та відсутність люфту. Одна з основних частин сучасної промислової автоматизації, вона широко використовується в автоматизованому складанні, пакуванні, друку та медичному обладнанні.

Розроблена для переривчастого руху з надзвичайною точністю індексування, індексна коробка передач забезпечує само-здатність блокування під час розміщення, чудову передачу крутного моменту та безперебійну роботу. Кулачковий індексатор добре-відомий своєю надійністю та тривалим терміном служби завдяки своєму крихітному розміру, низькому рівню шуму, хорошій-високій швидкості та простій конструкції. Це ідеальна заміна звичайних методів, включаючи храпові колеса та колеса з пазами.

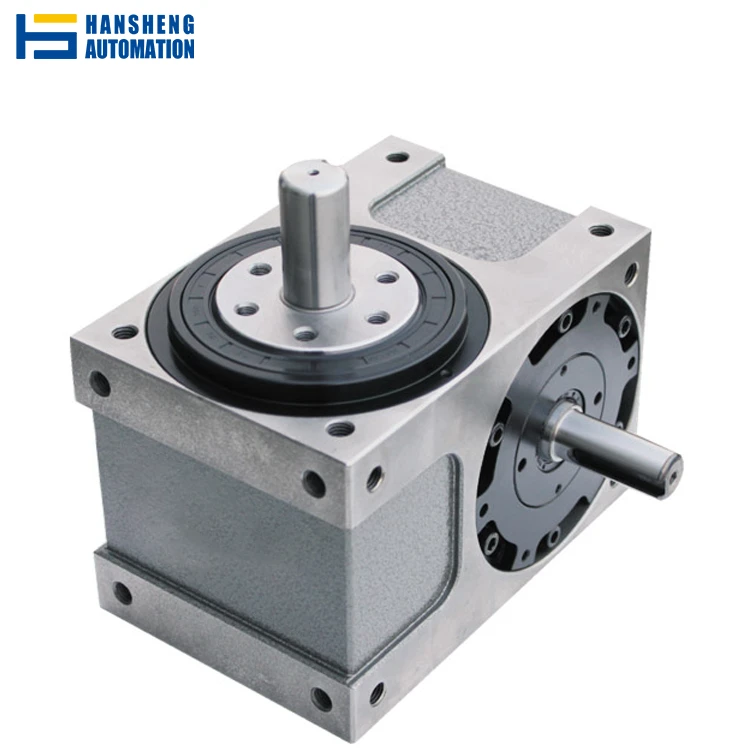

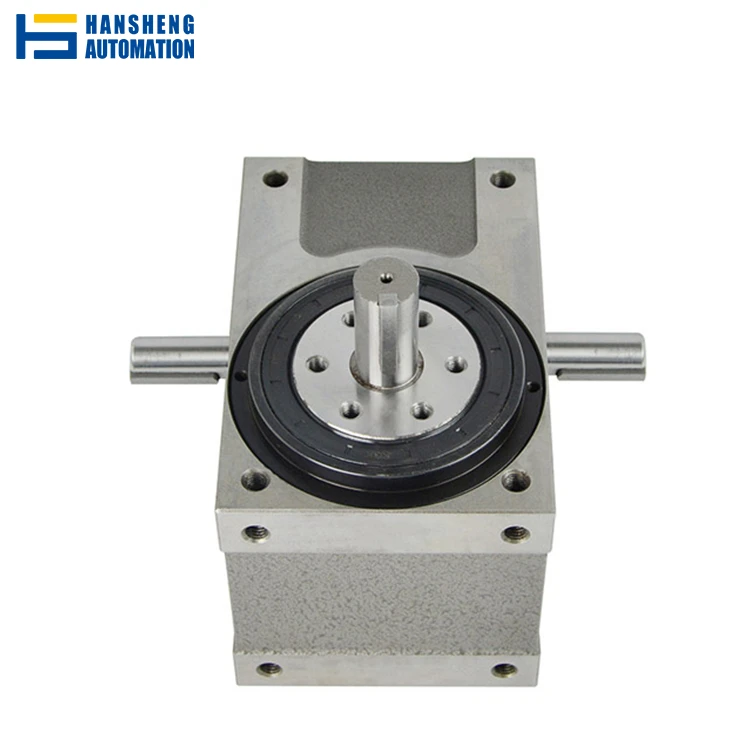

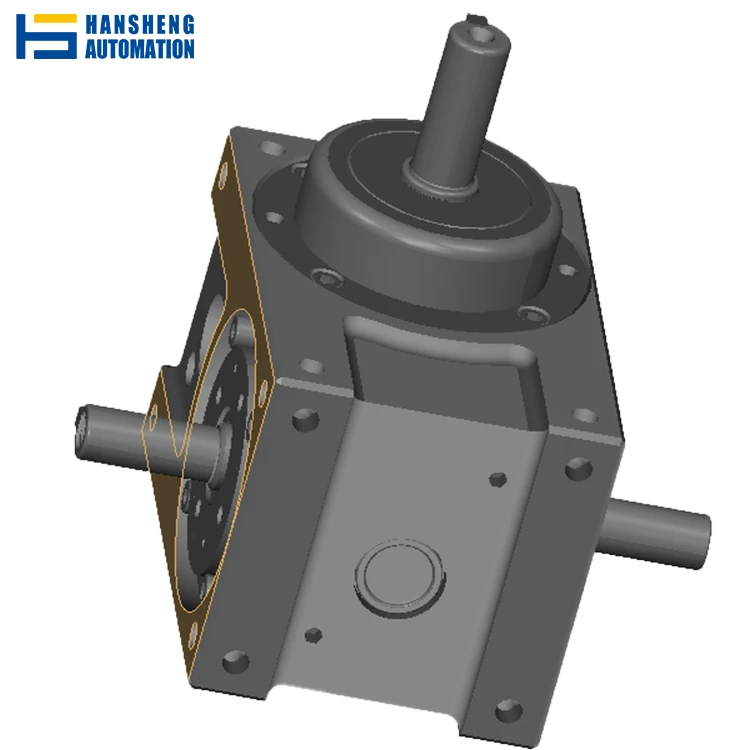

Кулачковий індексатор типу 45DS Shaft DS, який зазвичай використовується в багатьох різних приводах, є звичайною моделлю вала. Ця серія особливо підходить для конфігурацій, які потребують встановлення муфт, передач або подібних компонентів. Робота з цим типом кулачкових покажчиків вимагає точних допусків для отвору та шпонкової канавки, щоб гарантувати правильну роботу:

+0.015/-0 мм допуск для отвору

+0.015/-0 мм – це допуск шпонкової канавки.

Такі додатки, як приводи конвеєрних стрічок, зубчасті приводи та-безлюфтові муфти, критично залежать від правильної підгонки та вирівнювання компонентів, тому ці допуски є життєво важливими. Дотримання цих обмежень допоможе значно знизити ризик експлуатації та продовжити термін служби обладнання.

45DS Dimension Drawing

45DS Parameter

Таблиця аналізу параметрів

Пункт	Параметр 45DS	Значення	Перевага перед традиційними тріскачками/приводами Geneva
Точність індексування	±30 секунд	Відхилення позиціонування Менше або дорівнює 0,01 мм в упаковці/зборці, зменшення дефектів	У 3 рази вища точність, ніж у традиційних пристроїв (±2 хвилини), без відхилення позиціонування
Радіальне навантаження вихідного вала	80 кгс	Стійко витримує заготовки вагою 20 кг без деформації під час тривалої роботи	На 60% більша вантажопідйомність, ніж у традиційних пристроїв (50 кгс), підходить для більш важких деталей
Допуск на отвір/шпонку	+0.015/-0 мм	Ідеальне поєднання з компонентами, що зменшує 90% випадків заклинювання	Традиційні пристрої мають допуск ±0,05 мм, схильні до простою обладнання через зміщення
Робочий шум	Менше або дорівнює 60 дБ	Підходить для-чутливих до шуму майстерень, таких як медичне та електронне обладнання	Традиційні пристрої мають рівень шуму, що перевищує або дорівнює 75 дБ, що вимагає додаткових заходів щодо зменшення шуму

За допомогою точного кулачкового механізму та голчастих підшипників кулачковий роздільник забезпечує спорадичний рух.

Приведення кулачка до обертання:Вхідний вал приводить в дію кулачок.

Кулачковий профіль приводить в рух вихідний вал:Крива профілю кулачка передає рух вихідному валу через голчастий підшипник, таким чином завершуючи дію індексування.

Зберігайте стійке положення зупинки:Механізм фіксації на не-ступені індексування утримує вихідний вал нерухомим, таким чином гарантуючи точне позиціонування.

Сцени, які потребують переривчастого руху, скоріше підходять для цього спеціального режиму руху, оскільки він надає кулачковому роздільнику чудову повторюваність і високу точність.

1. Автоматична складальна лінія корпусу мобільного телефону

2. Пакувальна машина для снеків

3. Машина для складання інфузійної трубки

Питання: що таке роздільна камера?

A: Висока точність і чудова відтворюваність визначають кулачковий дільник, механічний пристрій, який перетворює постійний рух на переривчастий.

Q: Кулачкові розділювачі мають два призначення.

В: Такі галузі, як автоматизоване складання, пакування, друк і фармацевтичне виробництво-, які вимагають точного індексування-також широко використовують це.

З: Вибір правильного розділювача кулачків:

A: Виберіть відповідну модель на основі середовища використання, навантаження, точності індексування та потреб у швидкості.

Питання: Як можна зберегти роздільник кулачка?

A: Щоб запобігти перевантаженню або перевищенню швидкості, регулярно змащуйте, очищайте та перевіряйте робочий стан.

Питання: чи можна налаштувати роздільник кулачка?

A: Індивідуальні послуги можуть надаватися для задоволення певних потреб і функціональних критеріїв.
