що таке сервоповоротний індексуючий стіл?

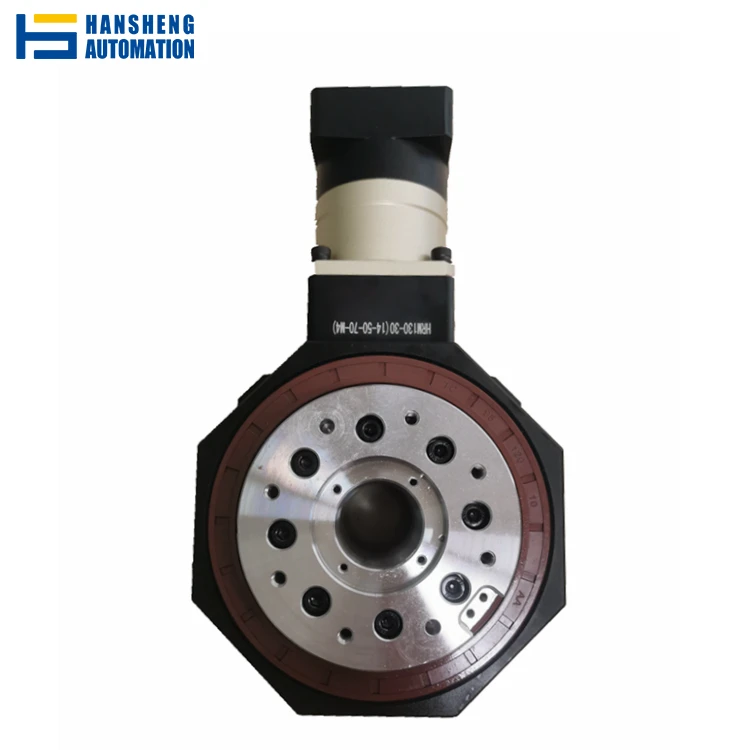

Сервоповоротний індексуючий стіл — це поворотний індексуючий стіл із серводвигуном. Ця стаття знайомить вас із-рішенням серії поворотних столів із правим кутом із серводвигуном. Одним із видів точного інструменту керування рухом, який часто використовується в системах автоматизації, особливо в робототехніці, обробці матеріалів і автоматизованих процедурах складання, є-поворотний індексуючий стіл під прямим кутом. Він ідеально підходить для застосувань, де кабелі, труби чи інші компоненти повинні проходити через центр осі обертання, оскільки він забезпечує плавне, точне та гнучке обертання, зберігаючи порожнисту серцевину.
Особливості цього продукту
Конструкція з прямим кутом:
90-{2}}-градусний редукторний механізм поворотної платформи сприяє компактнішій конструкції системи та допомагає встановлювати її в місцях з обмеженою площею. Ця конструкція робить можливим-обертання під прямим кутом і ідеально підходить для випадків, коли потрібен компактний робочий простір або можливість змінювати напрямок.
Порожнистий центральний:
Порожнистий отвір платформи дозволяє кабелям, рідинам або іншим компонентам проходити через вісь, не перешкоджаючи обертовому руху. Ця потужність має вирішальне значення для робіт, пов’язаних з потоком матеріалу через обертовий елемент, передачею сигналів або джерелами живлення.
Покращена передача крутного моменту:
Порожнисті поворотні-платформи під прямим кутом часто мають здатність передавати великий крутний момент завдяки міцній механічній конструкції. Зазвичай вони використовують гармонічні приводи, планетарні коробки передач або інші високо-ефективні системи.
Ідеальне позиціонування:
Ці вертушки мають-відому надзвичайну повторюваність і точність. Вони можуть забезпечувати точне обертання як у безперервних, так і в індексуючих програмах, тому вони ідеальні для автоматизованих систем, які потребують точного розміщення.
Спрощена конструкція:
Завдяки вбудованим-прямим кутам передач і порожнистому центральному дизайну компактна конструкція цих вертушок зменшує площу машини чи системи.
Широке використання:
Галузі промисловості включають упаковку, виробництво напівпровідників, робототехніку, медичне обладнання та системи контролю, які регулярно вимагають їх.
які загальні програми?
Робототехніка
Використовується в кінцевих-ефекторах або роботах для точного переміщення та розміщення.
Напівпровідникова апаратура
Використовується в інструментах перевірки та системах обробки пластин.
Автоматизація упаковки
Ця технологія, яка часто використовується в етикетувальних або пакувальних машинах, використовується для обертових платформ, через які потрібен дріт або труби.
Медичні прилади
Використовується в обладнанні для обробки зображень, де важливо мати високу точність і здатність передавати трубки або проводку через центр.
Випадок вибору
Нижче наведено приклад нашого вибору для італійського клієнта. На підставі опису замовника ми рекомендували три моделі порожнистої поворотної платформи, які відповідали його потребам після попереднього аналізу. Вони показали хороші показники крутного моменту, точності, стабільності тощо. Кожна модель має свої переваги та недоліки, тому, рекомендувавши її, ми детально пояснили робочі характеристики кожного продукту.
Завдяки цьому відбору ми не тільки допомогли клієнту підвищити ефективність виробництва, але й ще більше зміцнили довіру між двома сторонами. Цей випадок повністю демонструє адаптивність і ефективність наших продуктів у середовищі з високим-попитом.
Умови праці
1. Діаметр вертушки: 300x300 мм діаметр квадратної пластини 424 мм
2. Вага навантаження: максимум 8 кг
3. Швидкість: 120 обертів за хвилину з переривчастою індексацією
4. Модель двигуна,-надана клієнтом: серводвигун Omron на 100 В.
5. Спосіб встановлення: Двигун повинен бути встановлений горизонтально.
Рекомендовані моделі
①HRM130-15-SV1 (14-50-70-M4), коефіцієнт редукції 1:15. Оснащений високоінерційним сервомотором потужністю 400 Вт.
②HRM130-15-SV2 (19-70-90-M5), коефіцієнт редукції 1:15. Може бути оснащений сервомотором 750 Вт
Двигун може досягати вихідної швидкості 120 об/хв при 2250 об/хв
Якщо ви все ще не впевнені щодо моделі, яка вам потрібна, надішліть наведені нижче робочі умови, і наша професійна команда інженерів створить для вас індивідуальне рішення та модель, а також надасть креслення та 3D-моделі для вашого підтвердження.
1) Вага навантаження
2) Діаметр вертушки
3) Максимальна швидкість. Або скільки секунд, щоб повернути на скільки градусів?
4) Будь-який малюнок або фотографія вашої програми?
5) Горизонтальна, вертикальна чи підвісна установка?
Як підключити двигун до поворотного індексуючого столу?
Спочатку переконайтеся, що двигун і обертова платформа в хорошому стані. Перевірте, чи правильний розмір з’єднання між двигуном і обертовою платформою, і протріть начисто сполучені поверхні обох.
Зніміть оригінальну плоску шпонку з двигуна.
Визначте діаметр вала двигуна. Якщо потрібна втулка вала, спочатку встановіть її в отвір для зусилля та вирівняйте з виїмкою стопорного кільця.
Вийміть вилку, відрегулюйте фіксуюче кільце вхідного вала так, щоб затягуючий гвинт був суміщений з отвором втулки, і вставте шестигранний ключ.
Під’єднайте двигун вертикально до поворотного індексуючого столу природним шляхом, і ніякі удари не допускаються. Щоб запобігти пошкодженню підшипників або шестерень надмірною осьовою силою.
Щоб забезпечити рівномірне зусилля, спочатку закрутіть монтажні гвинти в положенні по діагоналі 1,3, але не затягуйте; потім загвинтіть два діагональних монтажних гвинти 2,4. Нарешті, один за іншим затягніть чотири кріпильні гвинти.
Щільно затягніть гвинти. Якщо є два кріпильні гвинти, затягніть їх рівномірно та симетрично.
Замініть вилку.
FAQ
Питання: Що таке поворотний сервоіндексний стіл?
A: Поворотний індексуючий стіл із сервоприводом — це обертовий індексуючий пристрій, який об’єднує серводвигун. Ця стаття зосереджується на-рішеннях поворотних столів під прямим кутом. Це широко використовуваний інструмент точного керування рухом у системах автоматизації, що забезпечує плавний, точний і гнучкий обертальний рух із збереженням порожнистого сердечника. Це робить його особливо придатним для застосувань, де такі компоненти, як кабелі та труби, повинні проходити через центр обертового вала. Він широко використовується в робототехніці, транспортуванні матеріалів та автоматизованому складанні.
З: Які ключові особливості порожнистого поворотного столу?
A: Конструкція-під прямим кутом: застосовуючи 90-градусний редукторний механізм, він забезпечує компактну конструкцію системи, що робить її ідеальною для застосувань з обмеженим простором або потребує обертального руху.
Порожниста структура: порожнистий отвір у центрі платформи дозволяє кабелям, рідинам або іншим компонентам проходити через центр валу, не перешкоджаючи обертальному руху, який має вирішальне значення для передачі матеріалу, сигналу чи енергії.
Передача високого крутного моменту: завдяки своїй міцній механічній конструкції (наприклад, високо-системам ефективності, таким як гармонічні приводи та планетарні коробки передач), він може передавати високий крутний момент.
Точне позиціонування: завдяки чудовій повторюваності та точності він забезпечує точне обертання як у безперервних, так і в індексуючих програмах, відповідаючи вимогам до точного розміщення систем автоматизації. Спрощена структура: інтегровані-кутові шестерні та порожниста центральна конструкція забезпечують компактну структуру, зменшуючи площу всієї машини чи системи.
Широке застосування: широко використовується в таких галузях, як пакування, виробництво напівпровідників, робототехніка, медичне обладнання та системи контролю.
Питання: які загальні застосування сервоповоротних індексуючих столів?
A: Робототехніка: використовується в кінцевих ефекторах або роботах для точного переміщення та розміщення.
Напівпровідникове обладнання: використовується в інструментах перевірки та системах обробки пластин.
Автоматизація пакування: використовується як поворотна платформа в етикетувальних або пакувальних машинах для полегшення проходження кабелів або труб.
Медичне обладнання: використовується в обладнанні для візуалізації, де потрібна висока точність і центр труби або кабелю повинен проходити крізь нього.
З: Які особливості моделі рекомендовано в прикладі?
A: HRM130-15-SV1 (14-50-70-M4): коефіцієнт зниження 1:15, оснащений високоінерційним сервомотором 400 Вт. HRM130-15-SV2 (19-70-90-M5): коефіцієнт редукції 1:15, сумісний із серводвигуном потужністю 750 Вт, вихідна швидкість до 120 об/хв при 2250 об/хв.
