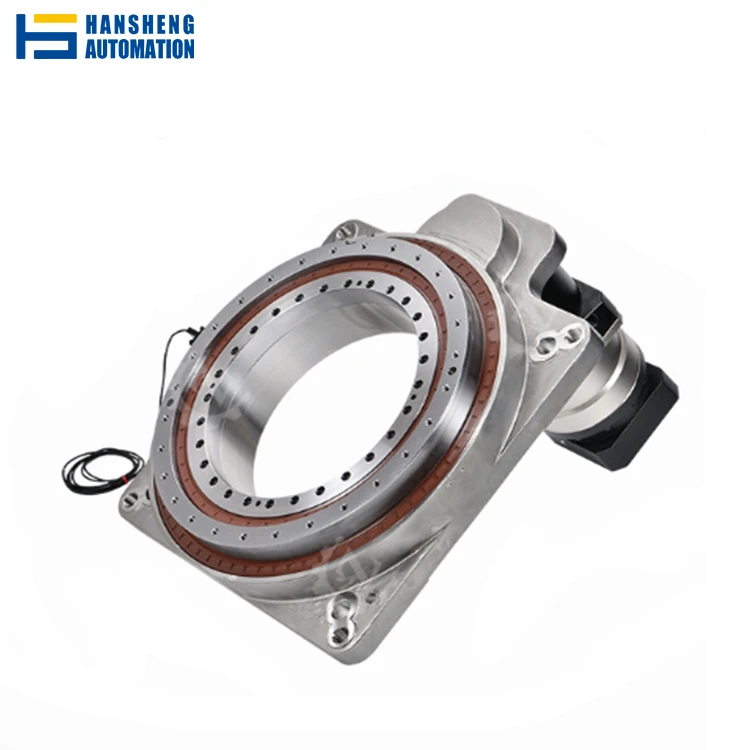

Порожнистий поворотний підйомний механізм

Ми спеціалізуємося на точних трансмісіях і виробництві, обслуговуючи світових-виробників високоякісного обладнання. Основні продукти включають: поворотні індексуючі столи (±30 кутових секунд стандартні / ±15 кутових секунд індивідуальні), порожнисті поворотні підйомні механізми (менше або дорівнює 15 кутовим секундам стандартно / менше ніж або дорівнює 10 кутовим секундам на замовлення), планетарні редуктори (клас P0 менше або дорівнює 1 кутовій хвилині) та гармонічні редуктори (менше або дорівнює 10). кутові секунди стандартні / Менше або дорівнює 5 кутовим секундам на замовлення). Допоміжні можливості включають виробництво прецизійного зубчастого колеса за класом ISO 5, суперфінішну обробку з ЧПК ±0,002 мм і над-велике точне лиття 3800 мм. Від проектування до доставки ми пропонуємо-єнісні рішення для точного виробництва.

Порожнистий поворотний підйомний механізм — це свого роду обертовий вантажний пристрій, який поєднує в собі переваги серводвигуна, кулачкового дільника та двигуна DD. Він використовується в різних сферах застосування, в тому числі в системах транспортування матеріалів і на складах.

• Порожниста поворотна платформа зі сталевою оболонкою HRTK-280 є порожнистою конструкцією з діаметром центрального отвору 150 мм і повторюваною точністю позиціонування 15 кутових секунд.



• Сталева оболонка має високу жорсткість і не легко деформується, що робить її придатною для підйому, бокової установки та ситуацій з великим зусиллям.



• Для забезпечення точності та міцності шестерні застосовуються науглерожування та загартування в поєднанні з технологією точного шліфування



• Концентричність продукту Менше або дорівнює 0,01 мм, паралельність Менше або дорівнює 0,03 мм.

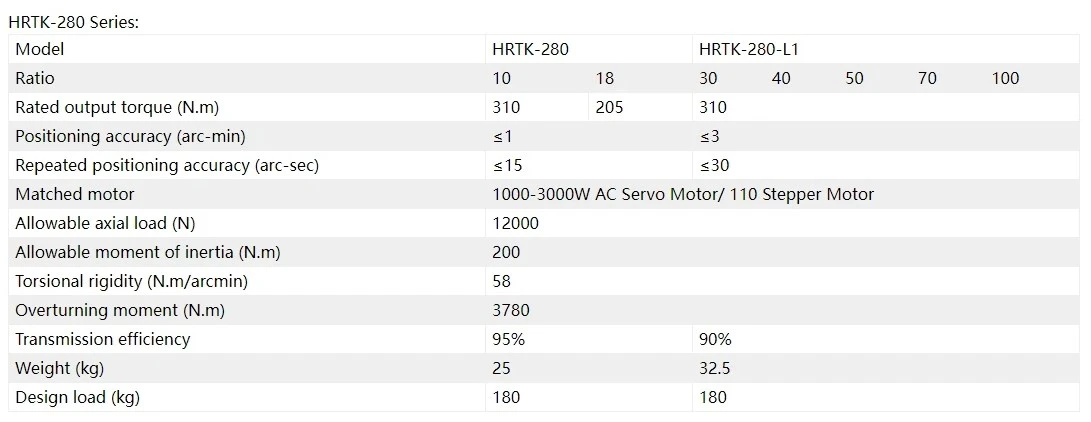

Параметри моделі













Порожнистий поворотний привід приводиться в рух двигуном для реалізації автоматичного регулювання кута. Оздоблювальна черв'ячна передача або зубчаста передача, регулювання кута необмежена. Точна конструкція вала, забезпечує точність високого, великого навантаження; Кроковий двигун і деталі трансмісії з’єднані за допомогою імпортованих високоякісних-еластичних муфт, щоб уникнути помилок у просторі та позиції обробки.

Працюючи відносно середини кола, порожнистий поворотний привід рухається вздовж кола під заданим кутом, щоб забезпечити 360-градусне розміщення кількох-точок. Коли двигун обертається, привід створює лінійний рух за допомогою порожнистого поршневого штока, з’єднаного з кульковою гвинтовою гайкою. Коли поршень рухається, привід також зчеплюється з рейкою за допомогою шестерні для обертання шпинделя. Механізм редуктора забезпечує загальну втрату руху (люфт) менш ніж за дві хвилини та повторюваність +/-15 кутових секунд.
