Ми використовуємо японську машину для лущення шестерень Kashifuji KPS30, щоб забезпечити точність шестерні ISO класу 5 (модуль 0.1-5.0). Верстати для різання дроту-Seibu M50B і багатоосьові обробні центри (до 2100x1060) забезпечують ультра-дзеркальну обробку (±0,002 мм). Велике-ливарне обладнання підтримує розміри обробки до 3800x1500x1200 (з вільним допуском ±0,03 мм). Грунтуючись на цьому фундаменті, ми розробляємо основні продукти, такі як кулачкові індексатори (налаштовуються на ±15 кутових секунд), порожнисті поворотні столи (налаштовуються на Менше або дорівнює 10 кутовим секундам), планетарні редуктори (P0 Менше або дорівнює 1 кутовій хвилині) і хвилеподібні передачі (налаштовуються на Менше або дорівнює 5 кутовим секундам). Ці продукти забезпечують стабільні та надійні точні рішення для передачі даних для виробників обладнання, фабрик кінцевих споживачів, а також обладнання для пакування та обробки тютюну.

Більшість зубів редуктора гармонійної передачі Hansheng мають безперервне зачеплення. Його псевдонім також називається Strain Wave Gearing, причому дві зони зачеплення розташовані на 180 градусів одна від одної. Це означає, що вплив помилок кроку та накопичених помилок кроку на точність обертання скасовується, таким чином забезпечуючи високу точність позиціонування та обертання.

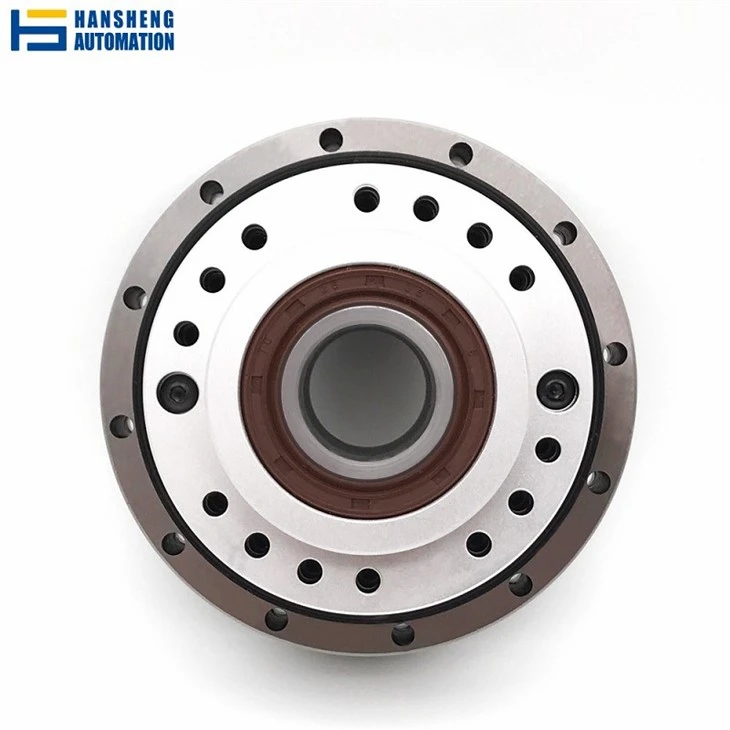

Існує чотири типи гармонійних редукторів серії SHF, які пропонує компанія Hansheng, перший — шпиндельного регульованого типу (SHF-I), другий — порожнистого типу (SHF-II), третій — інтегрованого типу (SHF-III). Останній — тип входу-вал (SHF-IV), який може задовольнити різні потреби та застосування клієнтів. Шпиндель регульованого типу (SHF-I) характеризується компактністю, високим крутним моментом і високою жорсткістю, а генератор сигналів автоматично регулює шпиндель для зручності використання. Порожнистий тип (SHF-II) характеризується компактністю, високим крутним моментом, жорсткістю та структурою центрального отвору великого-діаметра. Інтегрований тип (SHF-III) характеризується компактною конструкцією, високим крутним моментом, високою жорсткістю та типом інтеграції генератора хвилі в площину. Вхідний тип вала (SHF-IV) характеризується компактною конструкцією, високим крутним моментом, високою жорсткістю та коаксіальним входом і виходом.

SHF-I Шпиндель регульованого типу	Раціон	Номінальний крутний момент на вході 2000 об/хв (Нм)	Допустимий максимальний крутний момент під час запуску та зупинки (Нм)	Максимальне значення середнього моменту навантаження (Нм)	Максимальний миттєвий допустимий крутний момент (Нм)	Максимально допустима вхідна швидкість (об/хв)	Допустима середня вхідна швидкість (об/хв)	Люфт Дуга сек	Година життя дизайну
ШФ-14-І	30	3.8	8.6	7.8	16	8000	3500	Менше або дорівнює 20	10000
	50	5.1	17	6.6	33			Менше або дорівнює 20	10000
	80	7.4	22	10.5	45			Менше або дорівнює 10	15000
	100	7.4	27	10.5	51			Менше або дорівнює 10	15000
ШФ-17-І	30	8.4	15.2	11.5	29	7000	3500	Менше або дорівнює 20	10000
	50	15.2	32	25	66			Менше або дорівнює 20	10000
	80	21	41	26	83			Менше або дорівнює 10	15000
	100	23	52	38	108			Менше або дорівнює 10	10000
ШФ-20-І	30	14	26	19	48	6000	3500	Менше або дорівнює 20	10000
	50	24	53	32	93			Менше або дорівнює 20	10000
	80	32	70	45	121			Менше або дорівнює 10	15000
	100	38	78	47	140			Менше або дорівнює 10	15000
	120	38	83	47	140			Менше або дорівнює 10	15000
ШФ-25-І	30	26	48	36	90	5500	3500	Менше або дорівнює 20	10000
	50	37	93	52	177			Менше або дорівнює 20	10000
	80	60	130	83	242			Менше або дорівнює 10	15000
	100	64	149	103	270			Менше або дорівнює 10	15000
	120	64	159	103	289			Менше або дорівнює 10	15000
	160	64	167	103	298			Менше або дорівнює 10	15000
ШФ-32-І	50	72	205	103	363	4500	3500	Менше або дорівнює 20	10000
	80	112	289	159	540			Менше або дорівнює 10	15000
	100	130	325	208	635			Менше або дорівнює 10	15000
	120	130	335	205	652			Менше або дорівнює 10	15000

SHF-II порожнистий тип	Раціон	Номінальний крутний момент на вході 2000 об/хв (Нм)	Допустимий максимальний крутний момент під час запуску та зупинки (Нм)	Максимальне значення середнього моменту навантаження (Нм)	Максимальний миттєвий допустимий крутний момент (Нм)	Максимально допустима вхідна швидкість (об/хв)	Допустима середня вхідна швидкість (об/хв)	Люфт Дуга сек	Година життя дизайну
ШФ-14-ІІ	30	3.8	8.6	7.8	16	8000	3500	Менше або дорівнює 20	10000
	50	5.1	17	6.6	33			Менше або дорівнює 20	10000
	80	7.4	22	10.5	45			Менше або дорівнює 10	15000
	100	7.4	27	10.5	51			Менше або дорівнює 10	15000
ШФ-17-ІІ	30	8.4	15.2	11.5	29	7000	3500	Менше або дорівнює 20	10000
	50	15.2	32	25	66			Менше або дорівнює 20	10000
	80	21	41	26	83			Менше або дорівнює 10	15000
	100	23	52	38	108			Менше або дорівнює 10	10000
ШФ-20-ІІ	30	14	26	19	48	6000	3500	Менше або дорівнює 20	10000
	50	24	53	32	93			Менше або дорівнює 20	10000
	80	32	70	45	121			Менше або дорівнює 10	15000
	100	38	78	47	140			Менше або дорівнює 10	15000
	120	38	83	47	140			Менше або дорівнює 10	15000
ШФ-25-ІІ	30	26	48	36	90	5500	3500	Менше або дорівнює 20	10000
	50	37	93	52	177			Менше або дорівнює 20	10000
	80	60	130	83	242			Менше або дорівнює 10	15000
	100	64	149	103	270			Менше або дорівнює 10	15000
	120	64	159	103	289			Менше або дорівнює 10	15000
	160	64	167	103	298			Менше або дорівнює 10	15000
ШФ-32-ІІ	50	72	205	103	363	4500	3500	Менше або дорівнює 20	10000
	80	112	289	159	540			Менше або дорівнює 10	15000
	100	130	325	208	635			Менше або дорівнює 10	15000
	120	130	335	205	652			Менше або дорівнює 10	15000

SHF-III Інтегрований тип	Раціон	Номінальний крутний момент на вході 2000 об/хв (Нм)	Допустимий максимальний крутний момент під час запуску та зупинки (Нм)	Максимальне значення середнього моменту навантаження (Нм)	Максимальний миттєвий допустимий крутний момент (Нм)	Максимально допустима вхідна швидкість (об/хв)	Допустима середня вхідна швидкість (об/хв)	Люфт Дуга сек	Година життя дизайну
ШФ-14-ІІІ	30	3.8	8.6	7.8	16	8000	3500	Менше або дорівнює 20	10000
	50	5.1	17	6.6	33			Менше або дорівнює 20	10000
	80	7.4	22	10.5	45			Менше або дорівнює 10	15000
	100	7.4	27	10.5	51			Менше або дорівнює 10	15000
ШФ-17-ІІІ	30	8.4	15.2	11.5	29	7000	3500	Менше або дорівнює 20	10000
	50	15.2	32	25	66			Менше або дорівнює 20	10000
	80	21	41	26	83			Менше або дорівнює 10	15000
	100	23	52	38	108			Менше або дорівнює 10	10000
ШФ-20-ІІІ	30	14	26	19	48	6000	3500	Менше або дорівнює 20	10000
	50	24	53	32	93			Менше або дорівнює 20	10000
	80	32	70	45	121			Менше або дорівнює 10	15000
	100	38	78	47	140			Менше або дорівнює 10	15000
	120	38	83	47	140			Менше або дорівнює 10	15000
ШФ-25-ІІІ	30	26	48	36	90	5500	3500	Менше або дорівнює 20	10000
	50	37	93	52	177			Менше або дорівнює 20	10000
	80	60	130	83	242			Менше або дорівнює 10	15000
	100	64	149	103	270			Менше або дорівнює 10	15000
	120	64	159	103	289			Менше або дорівнює 10	15000
	160	64	167	103	298			Менше або дорівнює 10	15000
ШФ-32-ІІІ	50	72	205	103	363	4500	3500	Менше або дорівнює 20	10000
	80	112	289	159	540			Менше або дорівнює 10	15000
	100	130	325	208	635			Менше або дорівнює 10	15000
	120	130	335	205	652			Менше або дорівнює 10	15000

SHF-IV Тип входу вала	Раціон	Номінальний крутний момент на вході 2000 об/хв (Нм)	Допустимий максимальний крутний момент під час запуску та зупинки (Нм)	Максимальне значення середнього моменту навантаження (Нм)	Максимальний миттєвий допустимий крутний момент (Нм)	Максимально допустима вхідна швидкість (об/хв)	Допустима середня вхідна швидкість (об/хв)	Люфт Дуга сек	Година життя дизайну
ШФ-14-IV	30	3.8	8.6	7.8	16	8000	3500	Менше або дорівнює 20	10000
	50	5.1	17	6.6	33			Менше або дорівнює 20	10000
	80	7.4	22	10.5	45			Менше або дорівнює 10	15000
	100	7.4	27	10.5	51			Менше або дорівнює 10	15000
ШФ-17-IV	30	8.4	15.2	11.5	29	7000	3500	Менше або дорівнює 20	10000
	50	15.2	32	25	66			Менше або дорівнює 20	10000
	80	21	41	26	83			Менше або дорівнює 10	15000
	100	23	52	38	108			Менше або дорівнює 10	10000
ШФ-20-IV	30	14	26	19	48	6000	3500	Менше або дорівнює 20	10000
	50	24	53	32	93			Менше або дорівнює 20	10000
	80	32	70	45	121			Менше або дорівнює 10	15000
	100	38	78	47	140			Менше або дорівнює 10	15000
	120	38	83	47	140			Менше або дорівнює 10	15000
ШФ-25-IV	30	26	48	36	90	5500	3500	Менше або дорівнює 20	10000
	50	37	93	52	177			Менше або дорівнює 20	10000
	80	60	130	83	242			Менше або дорівнює 10	15000
	100	64	149	103	270			Менше або дорівнює 10	15000
	120	64	159	103	289			Менше або дорівнює 10	15000
	160	64	167	103	298			Менше або дорівнює 10	15000
ШФ-32-IV	50	72	205	103	363	4500	3500	Менше або дорівнює 20	10000
	80	112	289	159	540			Менше або дорівнює 10	15000
	100	130	325	208	635			Менше або дорівнює 10	15000
	120	130	335	205	652			Менше або дорівнює 10	15000

З: Що таке передача хвилі деформації?

A: Strain Wave Gearing — це високо-точний редуктор, який забезпечує високу{1}}точність обертання, і його найбільшою перевагою є те, що він забезпечує високий вихідний крутний момент. Коробка передач в основному складається з осцилятора та гнучкої шестерні, і їх взаємодія забезпечує високу-точність руху.

Q: Як працює Strain Wave Gearing?

A: Хвильовий механізм деформації працює шляхом обертання осцилятора для переміщення гнучкого механізму. Гнучкі шестерні мають внутрішні зуби, які з'єднані зі сталевими шарикопідшипниками всередині осцилятора. Коли осцилятор обертається, зуби гнучкої шестерні стискаються, і відбувається деяка деформація, що призводить до того, що вихідний вал має іншу швидкість обертання, ніж вхідний вал.

З: Які переваги хвильової передачі деформації перед іншими типами коробок передач?

A: Хвильовий механізм деформації має вищий вихідний момент і точність, ніж інші типи коробок передач. Краща здатність розподілу навантаження його вихідних передач і здатність досягати дуже низьких похибок зворотного руху роблять його ідеальним для застосувань, які вимагають високої точності обертання.
